セクション 101

バッジビューの図面データを作成

バッジを作成するには、まず、バッジの背景に六角形を描くために使用できるデータを定義する事から始めます。

ステップ 1

ナビゲーションペインで [Views(ビュー)] グループを選択した状態で、[File(ファイル)] > [New(新規)] > [File(ファイル)] を選択し、[iOS Templates (iOS テンプレート)] シートから[Swift File(Swift ファイル)] を選択して、[Next(次へ)] をクリックします。

ステップ 2

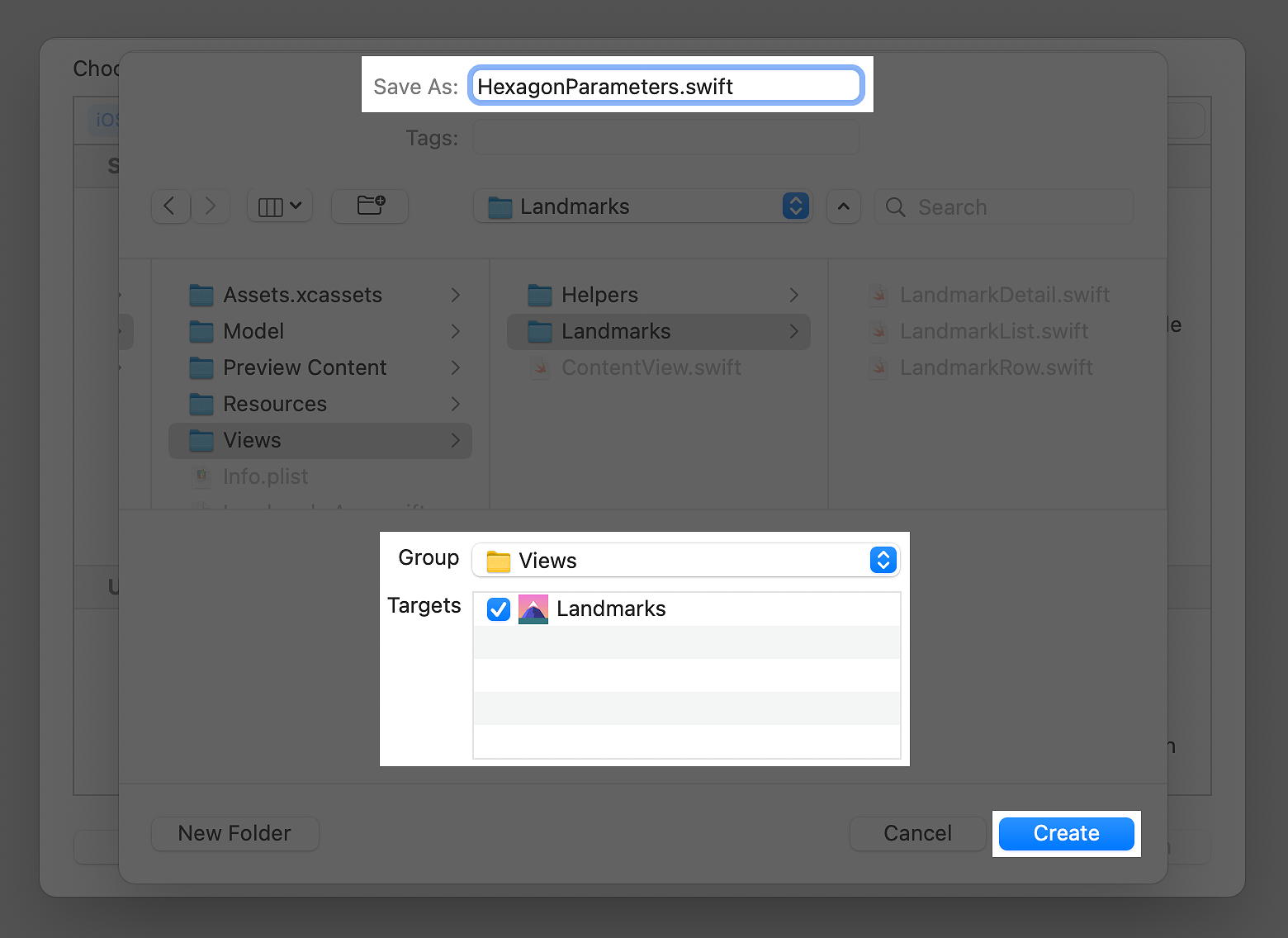

この新しいファイルに HexagonParameters.swift という名前を付けます。

この構造体を使用して、六角形の形状を定義します。

ステップ 3

新しいファイル内に、HexagonParameters という構造体 (structure) を作成します。

    HexagonParameters.swift

1. import Foundation
3. struct HexagonParameters {
4. }

ステップ 4

六角形の一辺を表す 3 つのポイントを保持する Segment 構造体を定義します。CoreGraphics をインポートして、CGPoint を使用できるようにします。

各辺は、前の辺が終わるところから始まり、直線で最初の点に移動し、次にコーナーのベジェ曲線を越えて 2 番目の点に移動します。3 番目の点は、曲線の形状を制御します。

    HexagonParameters.swift

import CoreGraphics
2. struct HexagonParameters {

ステップ 5

セグメント (segments) を保持する配列を作成します。

    HexagonParameters.swift

8. }
static let segments = [
]
9. }

ステップ 6

六角形の各辺に 1 つずつ、6 つのセグメントのデータを追加します。

値は、原点が左上にあり、正の x が右に、正の y が下の方向にある単位正方形の小数として格納されます。後で、これらの小数を使用して、与えられたサイズの六角形の実際の点を見つけます。

    HexagonParameters.swift

10. static let segments = [
Segment(
line:      CGPoint(x: 0.60, y: 0.05),
curve:    CGPoint(x: 0.40, y: 0.05),
control: CGPoint(x: 0.50, y: 0.00)
),
Segment(
line:      CGPoint(x: 0.05, y: 0.20),
curve:    CGPoint(x: 0.00, y: 0.30),
control: CGPoint(x: 0.00, y: 0.25)
),
Segment(
line:      CGPoint(x: 0.00, y: 0.70),
curve:    CGPoint(x: 0.05, y: 0.80),
control: CGPoint(x: 0.00, y: 0.75)
),
Segment(
line:      CGPoint(x: 0.40, y: 0.95),
curve:    CGPoint(x: 0.60, y: 0.95),
control: CGPoint(x: 0.50, y: 1.00)
),
Segment(
line:      CGPoint(x: 0.95, y: 0.80),
curve:    CGPoint(x: 1.00, y: 0.70),
control: CGPoint(x: 1.00, y: 0.75)
),
Segment(
line:      CGPoint(x: 1.00, y: 0.30),
curve:    CGPoint(x: 0.95, y: 0.20),
control: CGPoint(x: 1.00, y: 0.25)
)
11. ]
12. }

ステップ 7

六角形の形状を調整できる調整値を追加します。

    HexagonParameters.swift

static let adjustment: CGFloat = 0.085
10. static let segments = [
11. Segment(
